Pengalaman Pertama dengan ESP32: Blink Program

ESP32 merupakan mikrokontroler canggih yang dilengkapi dengan kemampuan WiFi dan Bluetooth.
Penjelasan kali ini mengenai Project Blinking an ESP32, menggunakan ESP32 Development Board akan digunakan untuk mengedipkan LED pada interval waktu tertentu. Program Blink merupakan program dasar untuk serial mikrokontroler atau bisa dikatakan menjadi "Hello world"-nya mikrokontroler.

Sebenarnya ini bukan pertama kali saya menggunakan Arduino IDE, sebelumnya pada Tahap Persiapan Bersama ITB di Sekolah Teknik Elektro dan Informatika, saya mendapatkan mata kuliah Pengantar Rekayasa dan Desan dengan menggunakan Arduino IDE. Nah berikut ini percobaan saya dengan ESP32 yang sebelumnya adalah Arduino.

Alat dan Bahan

  • ESP32 Development Board
  • LED 5mm
  • Resistor 330Ω
  • Kabel Micro-USB
  • Breadboard

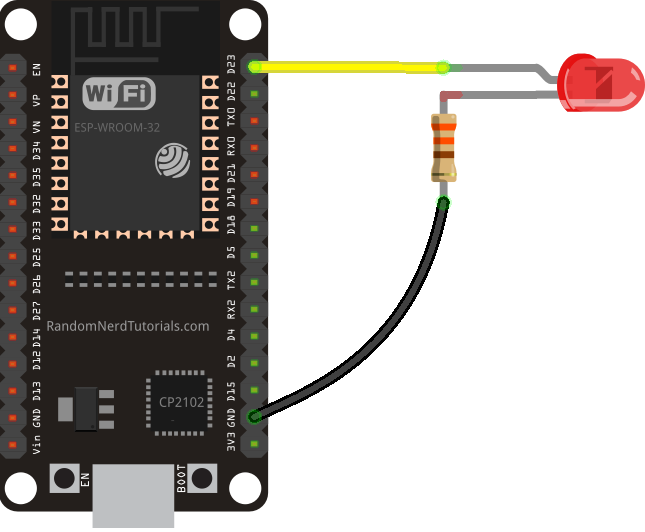

Rangkaian

sumber: randomnerdtutorials.com
  • Hubungkan katoda(kutub negatif) dari LED ke pin 23
  • Hubungkan anoda(kutub positif) dari LED ke resistor
  • Hubungkan ujung bebas resistor ke GND

Let's Coding


Berikut Hasil Percobaan Blink:

Nah, mudah bukan? Selanjutnya akan saya posting percobaan lainnya. See you next time!!

Percobaan Selanjutnya: ESP32 Touch Pins and Hall Effect Sensor
